Inspección 22/09/2025 15:43 - Informe de discontinuidades

Fecha: 22/09/2025 15:43

Total Sup. planas Sup. verticales Soldaduras Listado Trazabilidad Fotos Ver datos en bruto Supervisar discont. Resumen superv.

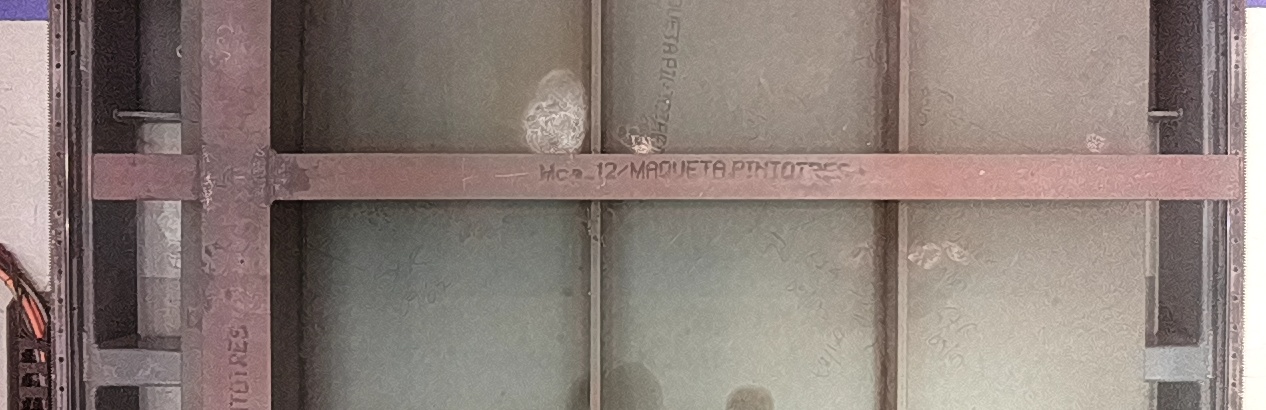

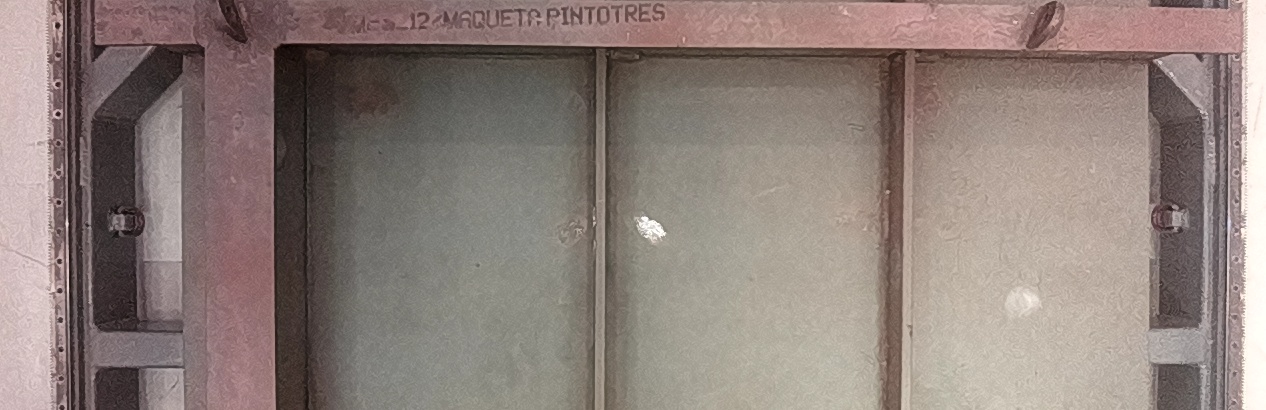

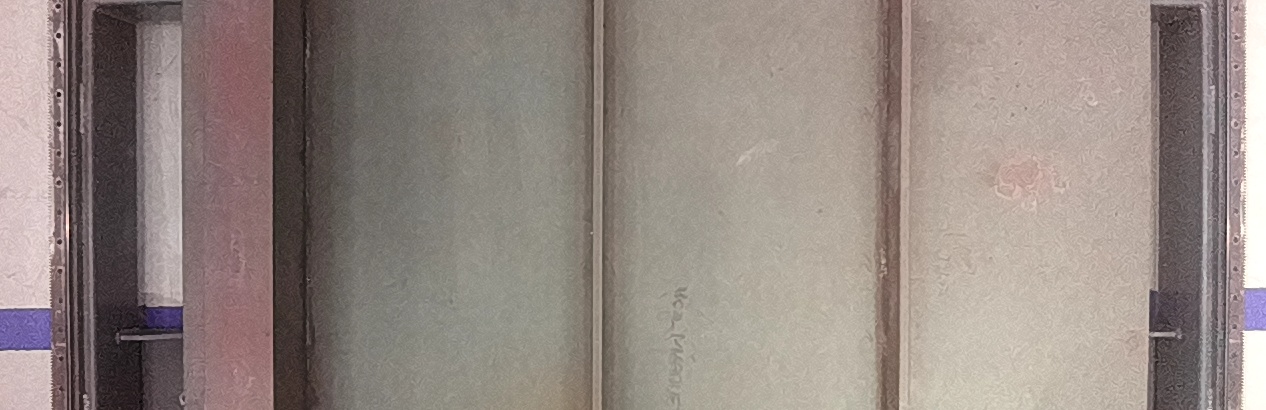

Plano pieza

5 m

5 m

4 m

4 m

3 m

3 m

2 m

2 m

1 m

1 m

0 m

0 m

0 m

0 m

1 m

1 m

2 m

2 m

Total en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas (excluyendo soldaduras)	109
Superficie con discontinuidades (excluyendo soldaduras)	0.94 (5.916%)
Superficie libre de discontinuidades (excluyendo soldaduras)	14.95 (94.084%)
Número de fotos	0

Resumen en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas	109
Superficie con discontinuidades	0.94 (5.916%)
Superficie libre de discontinuidades	14.95 (94.084%)

Tipología de discontinuidades en pieza completa

	Tipo de discontinuidad	Cantidad	Superficie
	IV-1A Rayaduras, marcas, daños por impacto, abrasión o zonas de metal expuestas con apariencia metálica y libre de productos de óxido o con trazas firmemente adheridas.	13	122339.73 mm²
	IV-1B Rayaduras o zonas de metal expuestas con productos de óxido débilmente adherido.	16	174973.24 mm²
	IV-2 Marcas de aceite o grasa. Suciedades o todo tipo de contaminantes solubles.	19	145046.48 mm²
	IV-3 Depósitos de sales de zinc débilmente adheridas.	12	90814.13 mm²
	IV-4 Depósitos de óxido férrico débilmente adherido.	17	161558.47 mm²
	IV-5 Daños por procesos térmicos donde el RPT se degrada dejando material que no está firmemente adherido.	23	177898.44 mm²
	IV-6 Residuos metálicos adheridos a la superficie, provenientes de operaciones adyacentes de fabricación y montaje.	9	68086.31 mm²
	SOLD Soldaduras y áreas adyacentes	0	0.0 mm²
