Inspección 27/06/2025 09:46 - Informe de discontinuidades

Fecha: 27/06/2025 09:46

Total Sup. planas Sup. verticales Soldaduras Listado Trazabilidad Fotos Ver datos en bruto Supervisar discont. Resumen superv.

Plano pieza

5 m

5 m

4 m

4 m

3 m

3 m

2 m

2 m

1 m

1 m

0 m

0 m

0 m

0 m

1 m

1 m

2 m

2 m

Total en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas (excluyendo soldaduras)	116
Superficie con discontinuidades (excluyendo soldaduras)	1.04 (6.545%)
Superficie libre de discontinuidades (excluyendo soldaduras)	14.85 (93.455%)

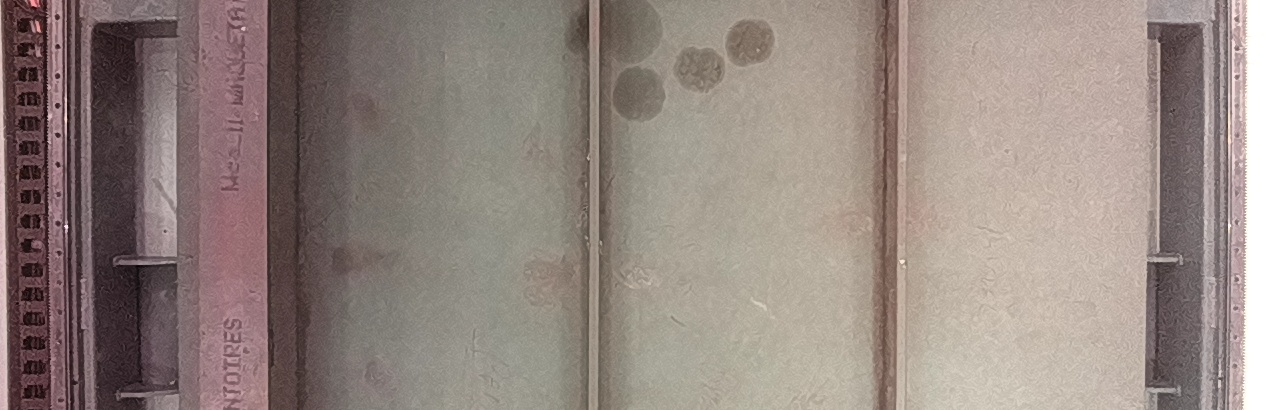

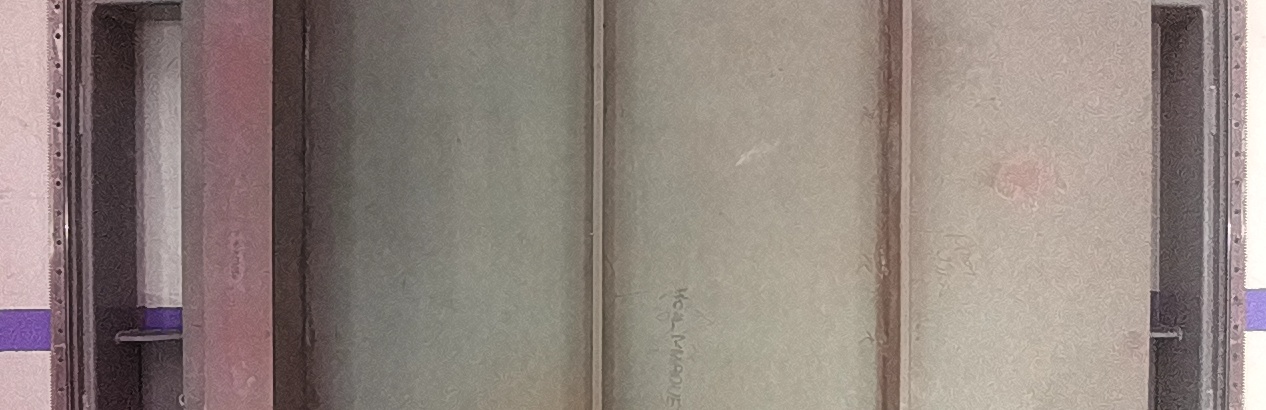

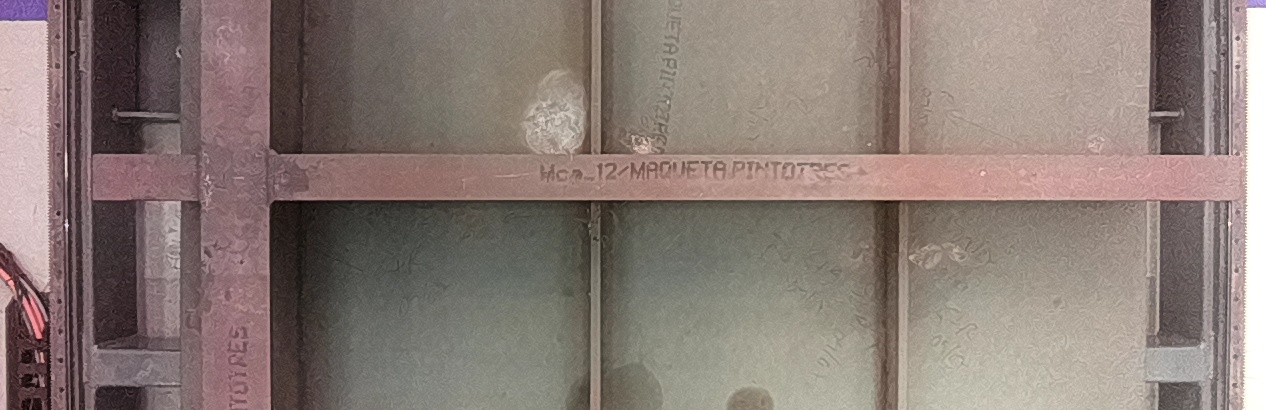

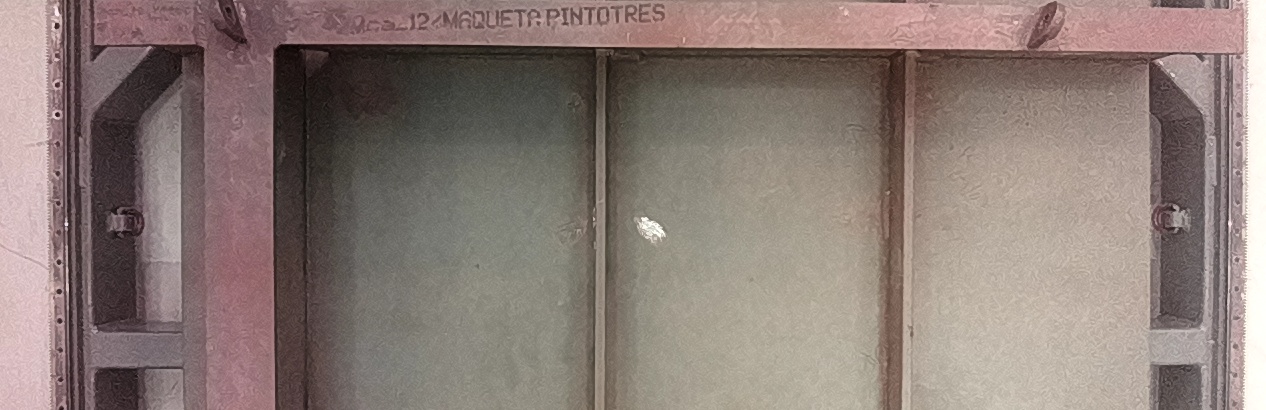

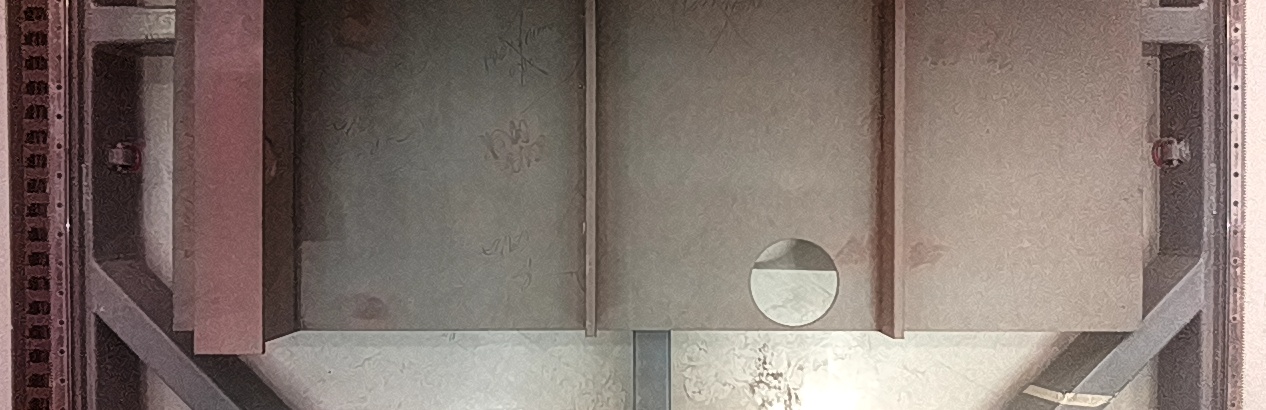

Número de fotos	184

Resumen en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas	116
Superficie con discontinuidades	1.04 (6.545%)
Superficie libre de discontinuidades	14.85 (93.455%)

Tipología de discontinuidades en pieza completa

	Tipo de discontinuidad	Cantidad	Superficie
	IV-1A Rayaduras, marcas, daños por impacto, abrasión o zonas de metal expuestas con apariencia metálica y libre de productos de óxido o con trazas firmemente adheridas.	21	212300.23 mm²
	IV-1B Rayaduras o zonas de metal expuestas con productos de óxido débilmente adherido.	9	91732.57 mm²
	IV-2 Marcas de aceite o grasa. Suciedades o todo tipo de contaminantes solubles.	5	40893.71 mm²
	IV-3 Depósitos de sales de zinc débilmente adheridas.	17	162627.33 mm²
	IV-4 Depósitos de óxido férrico débilmente adherido.	17	148523.64 mm²
	IV-5 Daños por procesos térmicos donde el RPT se degrada dejando material que no está firmemente adherido.	30	221997.37 mm²
	IV-6 Residuos metálicos adheridos a la superficie, provenientes de operaciones adyacentes de fabricación y montaje.	17	163510.21 mm²
	SOLD Soldaduras y áreas adyacentes	0	0.0 mm²
