Inspección 25/06/2025 14:38 - Informe de discontinuidades

Fecha: 25/06/2025 14:38

Total Sup. planas Sup. verticales Soldaduras Listado Trazabilidad Fotos Ver datos en bruto Supervisar discont. Resumen superv.

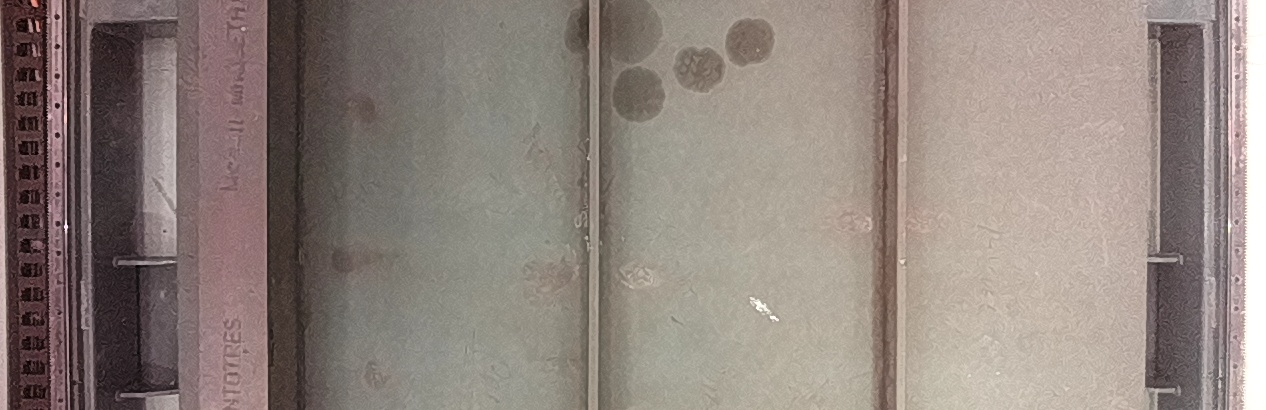

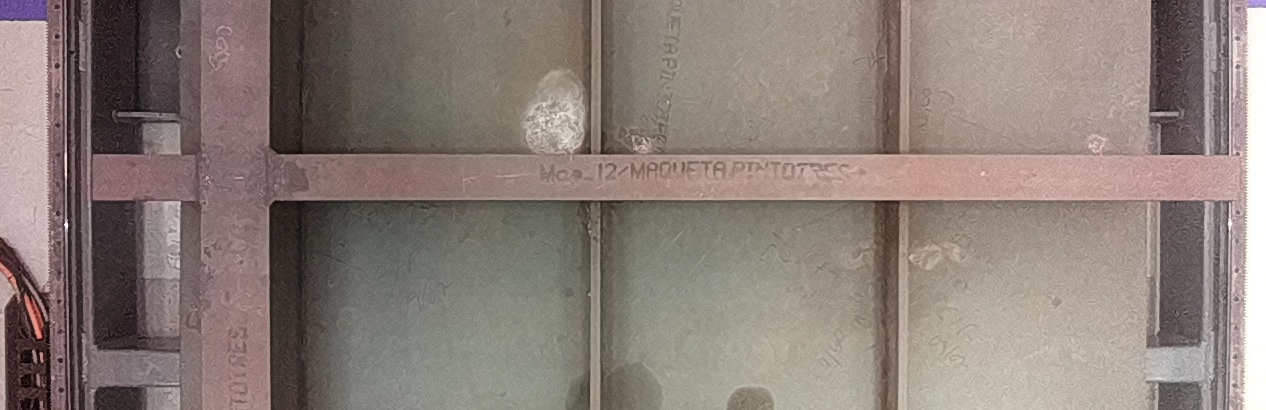

Plano pieza

5 m

5 m

4 m

4 m

3 m

3 m

2 m

2 m

1 m

1 m

0 m

0 m

0 m

0 m

1 m

1 m

2 m

2 m

Total en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas (excluyendo soldaduras)	83
Superficie con discontinuidades (excluyendo soldaduras)	0.69 (4.342%)
Superficie libre de discontinuidades (excluyendo soldaduras)	15.2 (95.658%)
Número de fotos	191

Resumen en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas	83
Superficie con discontinuidades	0.69 (4.342%)
Superficie libre de discontinuidades	15.2 (95.658%)

Tipología de discontinuidades en pieza completa

	Tipo de discontinuidad	Cantidad	Superficie
	IV-1A Rayaduras, marcas, daños por impacto, abrasión o zonas de metal expuestas con apariencia metálica y libre de productos de óxido o con trazas firmemente adheridas.	10	75724.08 mm²
	IV-1B Rayaduras o zonas de metal expuestas con productos de óxido débilmente adherido.	15	112683.0 mm²
	IV-2 Marcas de aceite o grasa. Suciedades o todo tipo de contaminantes solubles.	14	104395.48 mm²
	IV-3 Depósitos de sales de zinc débilmente adheridas.	13	102020.89 mm²
	IV-4 Depósitos de óxido férrico débilmente adherido.	10	126582.59 mm²
	IV-5 Daños por procesos térmicos donde el RPT se degrada dejando material que no está firmemente adherido.	11	99033.2 mm²
	IV-6 Residuos metálicos adheridos a la superficie, provenientes de operaciones adyacentes de fabricación y montaje.	10	68765.24 mm²
	SOLD Soldaduras y áreas adyacentes	0	0.0 mm²
