Navantia

Inspección 25/06/2025 13:50 - Informe de discontinuidades

Fecha: 25/06/2025 13:50

Total Sup. planas Sup. verticales Soldaduras Listado Trazabilidad Fotos Ver datos en bruto Supervisar discont. Resumen superv.

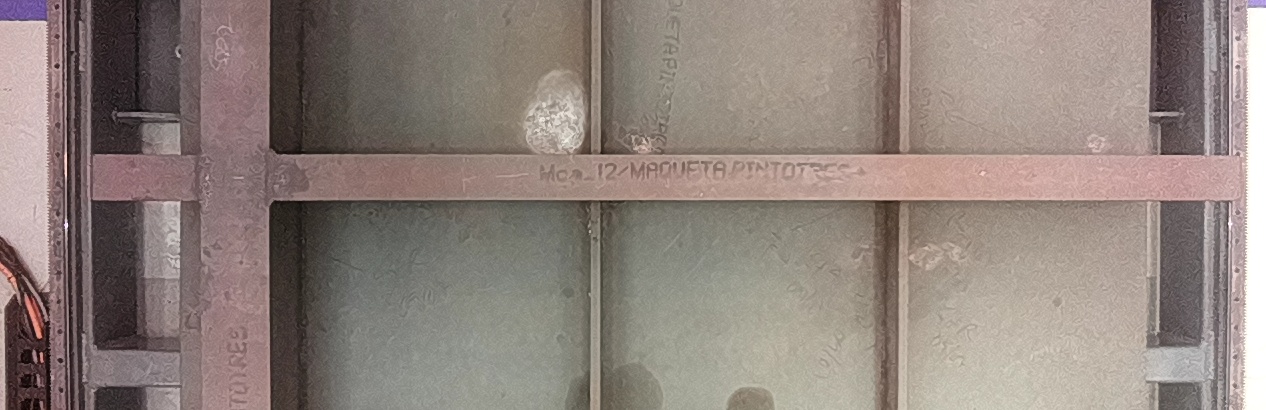

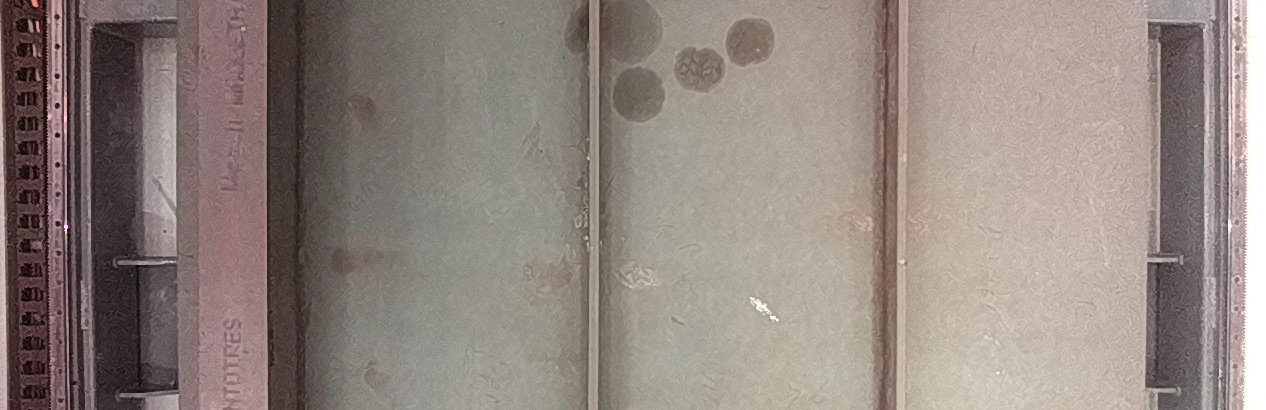

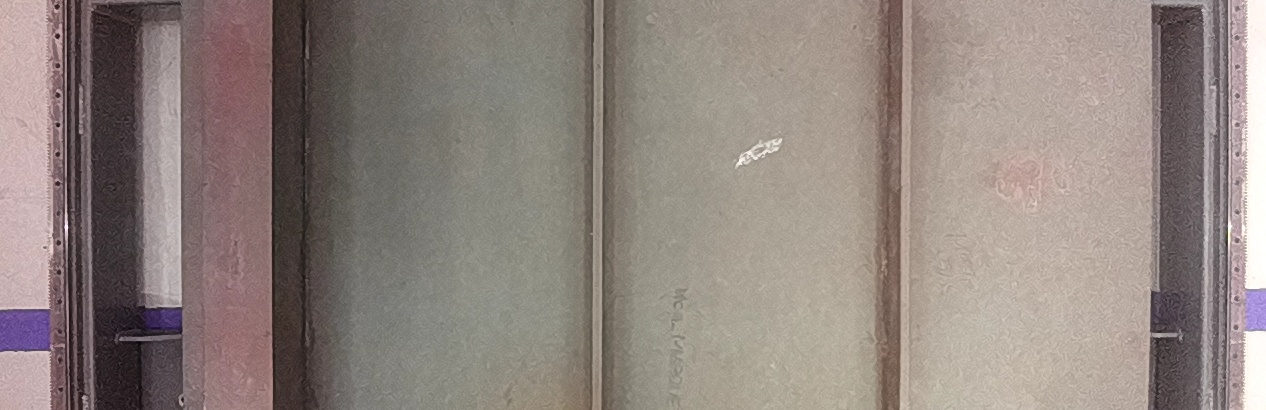

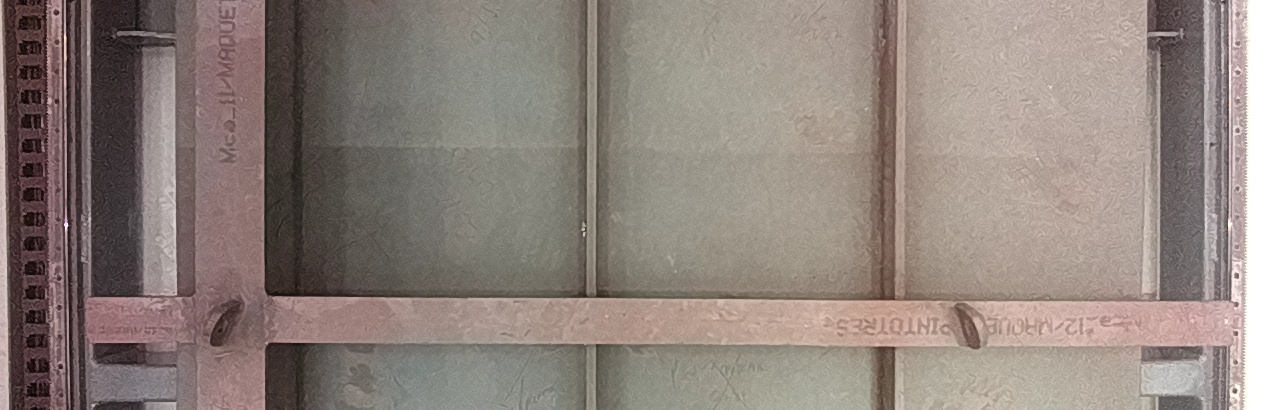

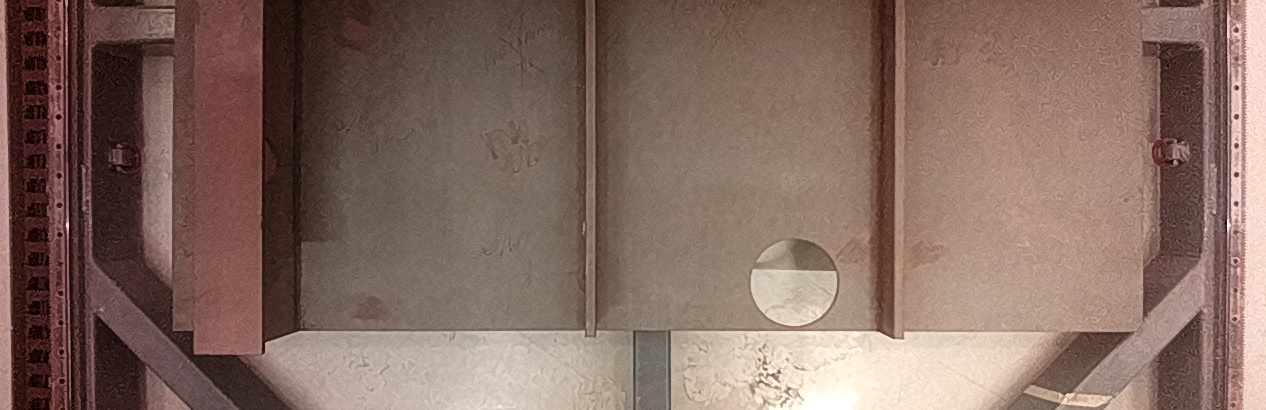

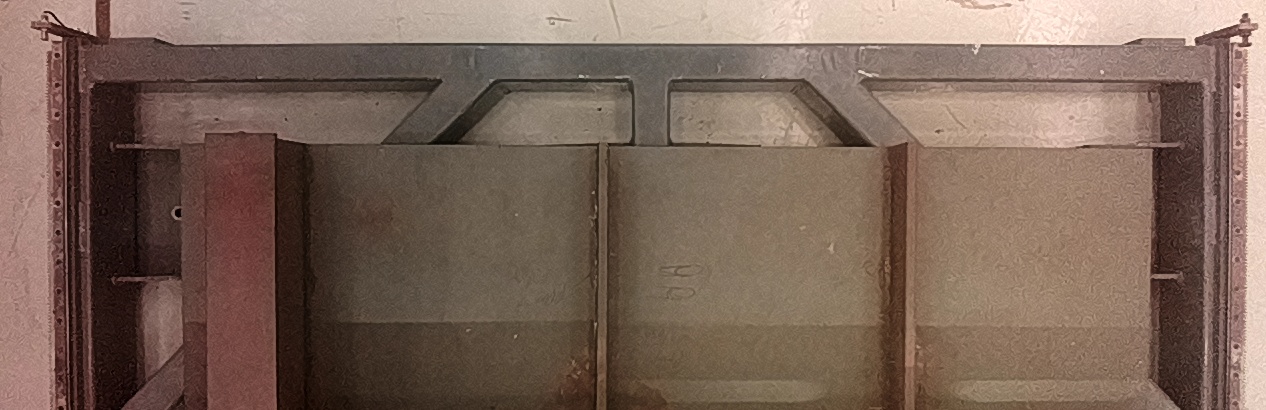

Plano pieza

5 m

5 m

4 m

4 m

3 m

3 m

2 m

2 m

1 m

1 m

0 m

0 m

0 m

0 m

1 m

1 m

2 m

2 m

Total en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas (excluyendo soldaduras)	92
Superficie con discontinuidades (excluyendo soldaduras)	0.81 (5.098%)
Superficie libre de discontinuidades (excluyendo soldaduras)	15.08 (94.902%)
Número de fotos	188

Resumen en pieza completa

Superfície horizontal	10.05 m²
Superfície vertical	5.84 m²
Superfície total	15.89 m²
Total discontinuidades encontradas	92
Superficie con discontinuidades	0.81 (5.098%)
Superficie libre de discontinuidades	15.08 (94.902%)

Tipología de discontinuidades en pieza completa

	Tipo de discontinuidad	Cantidad	Superficie
	IV-1A Rayaduras, marcas, daños por impacto, abrasión o zonas de metal expuestas con apariencia metálica y libre de productos de óxido o con trazas firmemente adheridas.	13	123793.08 mm²
	IV-1B Rayaduras o zonas de metal expuestas con productos de óxido débilmente adherido.	15	149758.38 mm²
	IV-2 Marcas de aceite o grasa. Suciedades o todo tipo de contaminantes solubles.	6	49553.43 mm²
	IV-3 Depósitos de sales de zinc débilmente adheridas.	16	151344.42 mm²
	IV-4 Depósitos de óxido férrico débilmente adherido.	11	73172.11 mm²
	IV-5 Daños por procesos térmicos donde el RPT se degrada dejando material que no está firmemente adherido.	15	144658.73 mm²
	IV-6 Residuos metálicos adheridos a la superficie, provenientes de operaciones adyacentes de fabricación y montaje.	16	113039.5 mm²
	SOLD Soldaduras y áreas adyacentes	0	0.0 mm²
